Regolatore di tensione step-down LM2576 Analisi approfondita: una guida completa dalle caratteristiche alle applicazioni

LM2576 è un classico regolatore di commutazione step-downintrodotto da Texas Instruments (TI). Fin dal suo lancio ha occupato una posizione importante nel campo della conversione di potenza DC. Con la sua tecnologia matura, prestazioni stabili e ampia applicabilità, è diventato un prodotto di riferimento negli scenari step-down di media e bassa potenza. I suoi scenari applicativi coprono molteplici campi come il controllo industriale, l'elettronica automobilistica, l'elettronica di consumo e i dispositivi alimentati a batteria. Attraverso questo articolo, ingegneri e appassionati di elettronica possono acquisire in modo rapido e completo le conoscenze rilevanti dell'LM2576, fornendo una guida chiara e pratica per il lavoro di progettazione dell'alimentatore.

Panoramica del regolatore di tensione step-down LM2576

L'LM2576 è un classico regolatore di tensione step-down basato su induttorelanciato da Texas Instruments. Progettato specificamente per scenari di media e bassa potenza, presenta una corrente di uscita massima di 1 A ed è ampiamente utilizzato nel controllo industriale, nell'elettronica automobilistica e in altri campi. Ha un intervallo di tensione di ingresso di 7-40 V (con alcuni modelli che raggiungono fino a 60 V) e offre sia tensioni di uscita fisse (come 3,3 V/5 V) che tensioni di uscita regolabili (1,23-37 V). Funzionando a una frequenza di commutazione di 52kHz, raggiunge un'efficienza di conversione del 75%-88%, vantando notevoli vantaggi in termini di efficienza energetica. Il chip integra funzioni di protezione da sovracorrente e arresto termico per migliorare l'affidabilità del sistema. Il suo circuito periferico è semplice e richiede solo un induttore, un condensatore e un diodo per funzionare, con conseguente soglia di progettazione bassa. I pacchetti come TO-220 facilitano la dissipazione del calore e si adattano a vari requisiti di installazione, rendendolo una scelta ottimale che bilancia prestazioni e facilità d'uso.
Se il tuo progetto richiede un modello di questa serie, contattaci per ottenere il preventivo più recente.

LM2576+BOM

Pinout del regolatore di tensione step-down LM2576

Prendendo come esempio il package TO-220 comunemente utilizzato (modello LM2576T), le funzioni dei suoi pin sono mostrate nella tabella seguente:

Caratteristiche dei perni e considerazioni sulla progettazione

Perno di Vin: La tensione in ingresso deve rientrare nell'intervallo specificato (solitamente 7 V-40 V); in caso contrario, potrebbe causare danni al chip o funzionamento anomalo. Nella progettazione, è necessario aggiungere un condensatore di filtro appropriato all'estremità di ingresso per ridurre l'ondulazione e il rumore nella tensione di ingresso.

Vout pin: La precisione della tensione di uscita è correlata al carico. Nella progettazione del circuito di uscita, componenti come induttori e condensatori dovrebbero essere selezionati in modo ragionevole per garantire che la stabilità e l'ondulazione della tensione di uscita soddisfino i requisiti.

Perno di feedback: Questo pin è molto sensibile al rumore. Durante il cablaggio, la sua lunghezza dovrebbe essere ridotta al minimo e dovrebbe evitare di incrociarsi con il cablaggio del percorso di alimentazione per evitare che interferenze di rumore influenzino la stabilità della tensione di uscita. Per i modelli con uscita regolabile, i resistori esterni devono essere resistori ad alta precisione (come una tolleranza dell'1%) per garantire l'accuratezza della tensione di uscita.

Perno di accensione/spegnimento: Se non è richiesto il controllo remoto dello stato di commutazione del chip, questo pin può essere collegato direttamente ad un livello alto (per i modelli abilitati ad alto livello) o lasciato flottante (in base ai requisiti del modello specifico).

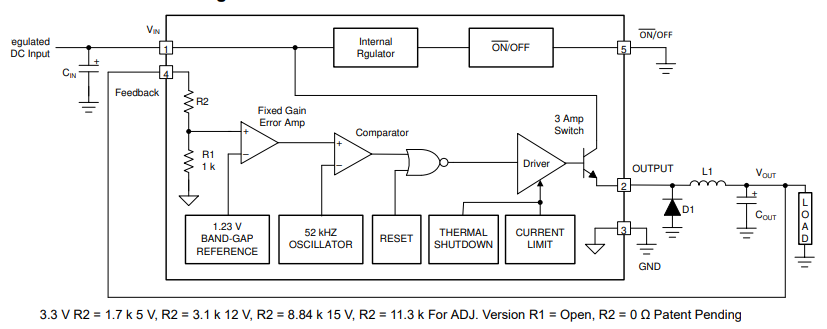

Diagramma a blocchi funzionali LM2576

La struttura interna diprincipalmente l'LM2576è composto dai seguenti moduli principali:

Riferimento di tensione: Fornisce una tensione di riferimento stabile, che funge da punto di riferimento di ingresso per l'amplificatore di errore.

Amplificatore di errore: Confronta la tensione di feedback con la tensione di riferimento, amplifica il segnale di errore tra di loro e lo utilizza per controllare lo stato di accensione/spegnimento dell'interruttore di alimentazione.

Oscillatore: Genera un segnale di clock a frequenza fissa (52kHz) per controllare il ritmo di commutazione dell'intero circuito.

Interruttore di alimentazione: Tipicamente un MOSFET, che viene acceso o spento sotto il controllo del segnale di clock e del segnale di uscita dell'amplificatore di errore, consentendo il trasferimento e la conversione di energia.

• Circuito di protezione: Include protezione da sovracorrente e circuiti di arresto termico per proteggere il chip in condizioni anomale.

Il suo processo di funzionamento è il seguente: dopo aver campionato la tensione di ingresso, si ottiene una tensione di feedback. Questa tensione di feedback viene confrontata con la tensione di riferimento nell'amplificatore di errore per generare un segnale di errore. Il segnale di errore è combinato con il segnale di clock generato dall'oscillatore per controllare l'accensione/spegnimento dell'interruttore di alimentazione. Quando l'interruttore di alimentazione è acceso, la tensione di ingresso fornisce alimentazione all'induttore e al carico attraverso l'interruttore e l'induttore immagazzina energia. Quando l'interruttore di alimentazione è spento, l'induttore rilascia l'energia immagazzinata attraverso il diodo di ricircolo, continuando a fornire energia al carico. Attraverso questo processo di regolazione a circuito chiuso, la tensione di uscita rimane stabile.

Caratteristiche dell'LM2576

Alta efficienza:Con una frequenza di commutazione di 52kHz, l'efficienza di conversione può raggiungere il 75%-88% in diverse condizioni di carico. Una maggiore efficienza significa un minore consumo energetico del chip stesso, riducendo così i requisiti di dissipazione del calore, rendendolo adatto per applicazioni con spazio limitato per la dissipazione del calore.
Ampio intervallo di input:L'intervallo di tensione di ingresso CC è in genere 7 V-40 V e alcuni modelli (come LM2576HVT) possono supportare fino a 60 V. Ciò consente l'adattamento a vari scenari di input di potenza, migliorando la versatilità del chip.
Flessibilità dell'output:Sono disponibili più versioni di tensione di uscita, comprese uscite fisse (3,3 V, 5 V, 12 V, 15 V) e uscite regolabili (1,23 V-37 V). I modelli a uscita fissa possono essere utilizzati direttamente senza ulteriori regolazioni; i modelli con uscita regolabile consentono l'impostazione flessibile della tensione di uscita attraverso una rete di resistori esterni, soddisfacendo le esigenze di diversi dispositivi.
Meccanismi di protezione:Protezione da sovracorrente integrata e funzioni di arresto termico. Quando la corrente di uscita supera la soglia specificata, il circuito di protezione da sovracorrente si attiva per limitare la corrente di uscita, prevenendo danni al chip dovuti alla sovracorrente. Quando la temperatura di giunzione del chip supera la temperatura impostata (solitamente 125 ℃), la funzione di spegnimento termico interrompe il funzionamento del chip e riprende automaticamente quando la temperatura diminuisce, proteggendo il chip da danni da surriscaldamento.
Altre caratteristiche:Ha caratteristiche di bassa corrente di standby. Quando il chip è spento o sotto carico leggero, il consumo energetico è basso, il che aiuta a prolungare la durata della batteria dei dispositivi alimentati a batteria. Inoltre, alcuni modelli sono dotati di funzionalità di sincronizzazione esterna, che consente di sincronizzare la frequenza di commutazione con un segnale di clock esterno, riducendo le interferenze tra i diversi circuiti.

Applicazioni LM2576

L'LM2576, un popolare regolatore di commutazione step-downr di Texas Instruments, trova diverse applicazioni in molteplici settori grazie alle sue prestazioni affidabili e alle sue caratteristiche flessibili.

1. Controllo industriale

Potenza del sensore e dell'attuatore: Nei sistemi di automazione industriale, numerosi sensori come quelli di temperatura, pressione e posizione richiedono alimentatori stabili a bassa tensione. L'LM2576 può convertire il bus di alimentazione industriale da 24 V comunemente utilizzato in 5 V o 3,3 V stabili per questi sensori. Allo stesso modo, attuatori di piccole dimensioni come le elettrovalvole possono essere alimentati dall'uscita regolata dell'LM2576.

Potenza del microcontrollore: Le unità di controllo industriali spesso utilizzano microcontrollori per gestire e coordinare varie operazioni. L'LM2576 fornisce una fonte di alimentazione stabile, garantendo che il microcontrollore funzioni senza problemi causati dalle fluttuazioni di tensione.

2. Elettronica automobilistica

Sistemi di infotainment per auto: Dispositivi come autoradio, sistemi di navigazione GPS e display touchscreen necessitano di un'alimentazione elettrica stabile. L'LM2576 può convertire la tensione della batteria del veicolo da 12 V o 24 V a livelli di bassa tensione appropriati (ad esempio, 5 V o 3,3 V) per alimentare questi componenti. Può inoltre resistere ai transitori elettrici e ai picchi di tensione che si verificano durante l'avviamento del motore e altre operazioni del veicolo.

Elettronica del cruscotto: I display del quadro strumenti, che includono tachimetri, indicatori di livello carburante e spie luminose, fanno affidamento su un'alimentazione stabile.L'LM2576garantisce il funzionamento coerente dell'elettronica dietro questi display, fornendo informazioni precise e affidabili al conducente.

3. Elettronica di consumo

Router e dispositivi di rete: router, switch e punti di accesso wireless richiedono un'alimentazione stabile per mantenere la connettività di rete. L'LM2576 può convertire la tensione in ingresso dall'adattatore di alimentazione (solitamente 9 V - 12 V) ai 5 V o 3,3 V necessari per i circuiti interni, inclusi microprocessori, chip di memoria e componenti di interfaccia di rete.

Set-top box: Questi dispositivi vengono utilizzati per ricevere e decodificare i segnali televisivi. L'LM2576 fornisce l'alimentazione necessaria a diverse sezioni del set-top box, come il sintonizzatore, il decoder e i circuiti di uscita HDMI, garantendo una riproduzione audio e video fluida.

4. Dispositivi alimentati a batteria

Dispositivi Medici Portatili: Dispositivi come glucometri, monitor portatili per elettrocardiogramma (ECG) e pulsossimetri portatili spesso funzionano a batterie. L'LM2576 può convertire la tensione della batteria (ad esempio, 7,4 V da una batteria agli ioni di litio) a 5 V o 3,3 V stabili, prolungando la durata della batteria con la sua efficienza relativamente elevata e alimentando i sensori, i microcontrollori e le unità display del dispositivo.

Nodi di sensori wireless: Nelle applicazioni Internet of Things (IoT), i nodi di sensori wireless distribuiti in vari ambienti sono alimentati da batterie. L'LM2576 può ridurre la tensione della batteria a un livello appropriato per il ricetrasmettitore radio, il microcontrollore e i componenti del sensore del nodo, consentendo un funzionamento a lungo termine senza frequenti sostituzioni della batteria.

Schema applicativo tipico della versione con tensione di uscita fissa

Questo è un tipico diagramma applicativo dil'LM2576versione fissa con tensione di uscita. Richiede un ingresso CC non regolato da 7 V - 40 V (60 V per HV). I componenti chiave includono il condensatore di ingresso CIN (100μF), l'induttore L1 (100μH), il diodo di ricircolo D1 (1N5822) e il condensatore di uscita COUT (1000μF), che fornisce un'uscita regolata di +5 V per un carico di 3 A.

Alimentatore regolabile da 3 A da 1,2 V a 55 V con basso ripple di uscita

Questo è un circuito di alimentazione 3A regolabile da 1,2 - 55 V che utilizza LM2576HV - ADJ. Richiede un ingresso CC non regolato da 55 V, con componenti come CIN (100μF), L1 (150μH), D1 (1N5822), COUT (2000μF) e R1/R2 per la regolazione della tensione. Un filtro anti-ondulazione opzionale (induttore da 20μH + condensatore da 100μF) riduce l'ondulazione in uscita.

L'inversione del buck-boost sviluppa −12 V

Questo è un circuito buck-boost invertente che utilizza LM2576HV - ADJ. Richiede un ingresso CC non regolato da +12 a +45 V. Componenti come CIN (100μF), L1 (68μH), D1 (1N5822) e COUT (2200μF) funzionano con il chip per generare un'uscita regolata da 12 V a 0,7 A, consentendo l'inversione e la regolazione della tensione.

Come usareLM2576?

1. Analisi dei requisiti

Innanzitutto, determinare l'intervallo della tensione di ingresso, il valore della tensione di uscita e la corrente di carico massima. Ad esempio, se la tensione in ingresso varia da 7 V a 40 V e hai bisogno di un'uscita stabile da 5 V con una corrente di carico massima di 1 A, seleziona il modello LM2576 appropriato. I modelli con uscita fissa come LM2576T - 5.0 possono essere scelti per applicazioni semplici; per esigenze di uscita regolabile, la versione regolabile è più adatta.

2. Selezione dei componenti

• Induttore: In base alle tensioni di ingresso e uscita e alla frequenza di commutazione di 52kHz, calcolare il valore di induttanza richiesto. Di solito, un induttore da 33μH è una scelta comune, ma assicurati che la sua corrente di saturazione superi la corrente di uscita massima e abbia una bassa resistenza CC.

• Condensatori: Selezionare i condensatori di ingresso e di uscita in base ai requisiti di ondulazione. Il condensatore di ingresso C1 spesso combina un condensatore elettrolitico da 10μF e un condensatore ceramico da 0,1μF per filtrare il rumore in ingresso. Il condensatore di uscita C2 utilizza un condensatore elettrolitico da 100μF e un condensatore ceramico da 0,1μF per ridurre l'ondulazione in uscita.

• Diodo a movimento libero: Scegli un diodo adatto come 1N5822. La sua tensione di rottura inversa dovrebbe essere superiore alla tensione di ingresso massima e la corrente nominale dovrebbe soddisfare la richiesta di corrente di uscita.

3. Progettazione del circuito e layout del PCB

Disegna uno schema circuitale dettagliato in base al tipico circuito applicativo. Quando si dispone il PCB, separare il percorso di alimentazione dal percorso del segnale. Il percorso di alimentazione deve essere corto e spesso per ridurre la resistenza e l'induttanza. Utilizzare la messa a terra a punto singolo o un piano di terra per una messa a terra affidabile. Per i pacchetti TO-220, riservare spazio sufficiente per i dissipatori di calore nelle applicazioni ad alta potenza.

4. Debug e test

Dopo aver realizzato il prototipo, testare la tensione di uscita, l'ondulazione e l'efficienza. Se la tensione di uscita è instabile o l'ondulazione è troppo grande, controllare i collegamenti dei componenti, i valori dei componenti e il layout del PCB per possibili interferenze o selezioni errate e apportare modifiche tempestive.

Risoluzione dei problemi comuni

Ondulazione eccessiva in uscita: Ciò potrebbe essere causato da una capacità insufficiente del condensatore di uscita, da un tipo di condensatore inappropriato o da un cablaggio difettoso. Prova ad aumentare la capacità del condensatore di uscita, utilizzando condensatori con bassa resistenza in serie equivalente (ESR) o ottimizzando il cablaggio per ridurre la lunghezza dei percorsi di alimentazione e dei percorsi del segnale.
Tensione instabile: Ciò potrebbe derivare da un'interferenza nel circuito di retroazione, da una selezione errata di induttori o condensatori o da un'eccessiva fluttuazione della tensione di ingresso. Controllare se il cablaggio del pin di feedback è adeguato, sostituirlo con induttori e condensatori adatti o aggiungere un circuito filtro all'estremità di ingresso per stabilizzare la tensione di ingresso.
Bassa efficienza: Ciò può essere causato da un'eccessiva caduta di tensione diretta del diodo di ricircolo, da un'eccessiva resistenza CC dell'induttore o da un'eccessiva resistenza del transistor di commutazione. Utilizzare diodi Schottky con bassa caduta di tensione diretta, induttori con bassa resistenza CC oppure verificare se il chip funziona alla normale frequenza di commutazione.

Equivalenti per LM2576

LM1117
Tipo e modalità di regolazione della tensione: regolatore lineare a basso dropout (LDO). Stabilizza la tensione di uscita regolando la caduta di tensione dei transistor interni. Rispetto ai regolatori a commutazione, presenta un'ondulazione della tensione di uscita inferiore.
Tensione di uscita: disponibile in varie versioni con tensione di uscita fissa, come 1,8 V, 2,5 V, 3,3 V, ecc. Esiste anche una versione regolabile, che può impostare la tensione di uscita tramite resistori esterni, con l'intervallo di tensione di uscita generalmente intorno a 1,25 V - 5 V.
Corrente di uscita: la corrente di uscita tipica è 800 mA e alcune versioni migliorate possono raggiungere 1 A. È adatto per circuiti sensibili al rumore di potenza e con corrente di carico ridotta, come sistemi a microcontrollore e circuiti audio.
Caratteristiche della tensione di caduta: la tensione di caduta è bassa, solitamente intorno a 1,2 V a pieno carico. La sua efficienza è superiore a quella dei normali regolatori lineari ma inferiore a quella dei regolatori a commutazione.
CS51411
Tipo e modalità di regolazione della tensione: appartiene ai regolatori di commutazione, generalmente utilizzando PWM (Pulse Larghezza Modulazione) per regolare la tensione di uscita, che può raggiungere un'elevata efficienza di conversione.
Tensione di uscita: la gamma regolabile della tensione di uscita è ampia, in grado di soddisfare vari requisiti di tensione e adattarsi a scenari di progettazione di alimentatori più complessi.
Corrente di uscita: ha una forte capacità di corrente di uscita e può fornire una capacità di pilotaggio di carichi elevati, adatta a circuiti con requisiti di potenza elevati.
Altre caratteristiche: solitamente integrato con molteplici funzioni di protezione, come protezione da sovracorrente, protezione da sovratensione e protezione da sovratemperatura. Può anche avere una capacità di risposta rapida ai transitori per far fronte a rapidi cambiamenti di carico.
LM723
Tipo e modalità di regolazione della tensione: è un regolatore di tensione lineare per uso generale, che può essere utilizzato come regolatore di tensione positivo o regolatore di tensione negativo attraverso un'appropriata configurazione del circuito esterno. Stabilizza la tensione di uscita mediante amplificazione dell'errore e controllo del feedback.
Tensione di uscita: l'intervallo di regolazione della tensione di uscita è ampio, da 2 V a 37 V, e la tensione di uscita può essere impostata in modo flessibile tramite una rete di resistori esterni.
Corrente di uscita: la sua capacità di corrente di uscita è limitata, generalmente intorno alle decine di milliampere, ma può espandere la corrente di uscita collegando transistor di potenza esterni per pilotare carichi più grandi.
Scenari applicativi: grazie alla sua flessibilità, viene spesso utilizzato negli alimentatori da laboratorio, nelle apparecchiature di controllo industriale e in altre occasioni che hanno determinati requisiti di precisione della regolazione della tensione e non hanno una corrente di carico particolarmente elevata.
LM7912
Tipo e modalità di regolazione della tensione: regolatore di tensione negativa fissa a tre terminali. Può convertire la tensione CC in ingresso in una tensione di uscita stabile da -12 V e mantenere stabile la tensione di uscita attraverso la regolazione dei circuiti interni.
Voltaggio in uscita: uscita fissa di -12V, non regolabile.
Corrente di uscita: la corrente di uscita massima è generalmente 1 A, che può soddisfare alcuni circuiti che necessitano di alimentazione negativa e hanno una richiesta di corrente entro questo intervallo, come l'alimentazione negativa degli amplificatori operazionali.
Scenari applicativi: spesso utilizzato in dispositivi elettronici che necessitano di un'alimentazione stabile da -12 V, come circuiti di amplificatori di potenza audio, per fornire alimentazione negativa ai relativi chip.

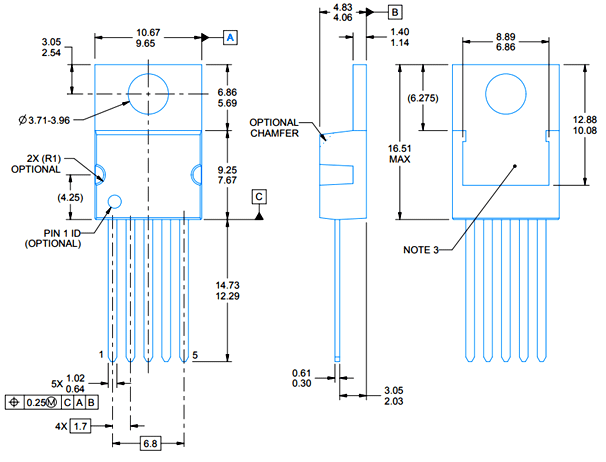

LM2576Informazioni sul pacchetto

L'LM2576 è disponibile in diversi tipi di pacchetti principali:

Pacchetto TO-220 (LM2576T): Si tratta di un pacchetto a foro passante comunemente utilizzato con buone prestazioni di dissipazione del calore, adatto per il raffreddamento tramite un dissipatore di calore. La disposizione dei pin è chiara e facilita la saldatura e l'installazione manuali.

Pacchetto TO-263: Un pacchetto a montaggio superficiale, ideale per la produzione automatizzata. Occupa meno spazio sul PCB ma ha prestazioni di dissipazione del calore leggermente inferiori rispetto al package TO-220.

Pacchetti diversi hanno parametri di resistenza termica diversi. La resistenza termica giunzione-ambiente del package TO-220 è generalmente di circa 60°C/W (senza dissipatore di calore), che può essere significativamente ridotta aggiungendo un dissipatore di calore. Quando si progetta una soluzione termica, è necessario selezionare la dimensione e il tipo di dissipatore di calore appropriati in base al consumo energetico del chip e alla temperatura ambiente operativa per garantire che la temperatura di giunzione del chip rimanga entro l'intervallo specificato.

Scheda tecnica LM2576

LM2576 Scheda tecnica.pdf

Conclusione

Insomma,l'LM2576rappresenta una soluzione affidabile e senza tempo nel campo della regolazione della tensione step-down, bilanciando efficienza, versatilità e facilità di progettazione. L'ampio intervallo di ingresso, le opzioni di uscita flessibili e i robusti meccanismi di protezione lo rendono un punto fermo in diverse applicazioni, dal controllo industriale all'elettronica di consumo e automobilistica.
Che tu sia un ingegnere che progetta un modulo di potenza compatto o un appassionato che prototipa un dispositivo alimentato a batteria, comprenderne le caratteristiche, i principi di funzionamento e le sfumature del design ne sblocca tutto il potenziale. Sebbene i regolatori più recenti possano offrire frequenze più elevate o ingombri ridotti, l'LM2576 rimane una scelta obbligata per le sue comprovate prestazioni e accessibilità.
Sfruttando gli approfondimenti contenuti in questa guida, dalla selezione dei componenti al layout del PCB, puoi sfruttare le sue capacità per costruire sistemi di alimentazione stabili ed efficienti. Con l'evolversi della tecnologia, l'eredità dell'LM2576 perdura, a testimonianza del suo valore duraturo nella gestione dell'energia.
